1. 适用范围

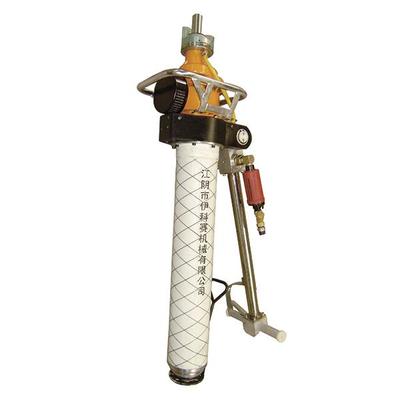

MQT-120/2.4系列气动锚杆钻机广泛适用于岩石硬度≤f10的巷道，特别适应煤巷的锚杆支护作业，既可钻顶板锚杆孔，又可钻锚索孔，还可搅拌和安装树脂药卷类锚杆、锚索，无需其他设备，即可实现锚杆螺母一次安装拧紧，达到初锚预紧力的要求。
2.主要参数
工作压力 | MPa | 0.4 | 0.5 | 0.63 |
额定转矩 | N•m | 90 | 120 | 150 |
额定转速 | r/min | 195 | 200 | 220 |
推进力 | 一级 | kN | 4.0 | 5.0 | 6.0 |
二级 | kN | 5.2 | 5.5 | 6.5 |
三级 | kN | 6.0 | 7.5 | 9.5 |
**输出功率 | kW | 1.8 | 2.4 | 3.0 |
空载转速 | r/min | ≥430 | ≥500 | ≥550 |
1/2空载转速 | r/min | 215 | 250 | 275 |
1/2空载转速下转矩 | N.m | 70 | 90 | 100 |
起动转矩 | N.m | 170 | 210 | 230 |
失速转矩 | N.m | 200 | 240 | 260 |
**负荷转矩 | N.m | 180 | 230 | 280 |
耗气量 | m³/min | 3.0 | 3.8 | 4.5 |
噪声 | 声功率级 | dB（A） | ≤105 | ≤112 | ≤120 |
声压级 | dB（A） | ≤88 | ≤95 | ≤103 |
锚杆钻机型号 |
| A | B | C |
整机**高度 | mm | 2457.5±50 | 3057.5±50 | 3657.5±50 |
整机最小高度 | mm | 1126.5±50 | 1276.5±50 | 1426.5±50 |
推进行程 | mm | 1331 | 1781 | 2231 |
推进行程 | 一级 | mm | 445±20 | 595±20 | 740±20 |
二级 | mm | 440±20 | 590±20 | 745±20 |
三级 | mm | 445±20 | 595±20 | 740±20 |
机重 | kg | 46±2 | 51±2 | 53±2 |
钻尾连接尺寸 | mm | S=19，22 |
钻孔直径 | mm | φ32 |
冲洗水压力 | MPa | 0.6～1.2 |
